传感器专家必须知道的电子电路知识

2021-11-23 技术应用

电阻、电容、电感…这些传感器专家必须知道的知识,这回终于讲齐了!

一、电阻

导电体对电流的阻碍作用称为电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、KΩ、MΩ表示。

1、电阻的型号命名方法:

国产电阻器的型号由四部分组成(不适用敏感电阻)

第一部分:主称 ,用字母表示,表示产品的名字。如R表示电阻,W表示电位器。
       第二部分:材料 ,用字母表示,表示电阻体用什么材料组成,T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
       第三部分:分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分 : 序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等  例如:R T 1 1 型普通碳膜电阻

2、电阻器的分类

(1)线绕电阻器:通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
       (2)薄膜电阻器:碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
       (3)实心电阻器:无机合成实心碳质电阻器、有机合成实心碳质电阻器。
       (4)敏感电阻器:压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

3、主要特性参数

(1)标称阻值:电阻器上面所标示的阻值。
       (2)允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电阻器的精度。允许误差与精度等级对应关系如下:±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级
       (3)额定功率:在正常的大气压力90-106.6KPa及环境温度为-55℃~+70℃的条件下,电阻器长期工作所允许耗散的最大功率。

线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500

非线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、5、10、25、50、100

(4)额定电压:由阻值和额定功率换算出的电压。
       (5)最高工作电压:允许的最大连续工作电压。在低气压工作时,最高工作电压较低。
       (6)温度系数:温度每变化1℃所引起的电阻值的相对变化。温度系数越小,电阻的稳定性越好。阻值随温度升高而增大的为正温度系数,反之为负温度系数。
       (7)老化系数:电阻器在额定功率长期负荷下,阻值相对变化的百分数,它是表示电阻器寿命长短的参数。
       (8)电压系数:在规定的电压范围内,电压每变化1伏,电阻器的相对变化量。
       (9)噪声:产生于电阻器中的一种不规则的电压起伏,包括热噪声和电流噪声两部分,热噪声是由于导体内部不规则的电子自由运动,使导体任意两点的电压不规则变化。

 4、电阻器阻值标示方法

(1)直标法:用数字和单位符号在电阻器表面标出阻值,其允许误差直接用百分数表示,若电阻上未注偏差,则均为±20%。
       (2)文字符号法:用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,其允许偏差也用文字符号表示。符号前面的数字表示整数阻值,后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号
      文字符号 D F G J K M
      允许偏差 ±0.5% ±1% ±2% ±5% ±10% ±20%

(3)数码法:在电阻器上用三位数码表示标称值的标志方法。数码从左到右,第一、二位为有效值,第三位为指数,即零的个数,单位为欧。偏差通常采用文字符号表示。
       (4)色标法:用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。

黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%
       当电阻为四环时,最后一环必为金色或银色,前两位为有效数字, 第三位为乘方数,第四位为偏差。
       当电阻为五环时,最後一环与前面四环距离较大。前三位为有效数字, 第四位为乘方数, 第五位为偏差。


5、常用电阻器

(1)电位器
       电位器是一种机电元件,他靠电刷在电阻体上的滑动,取得与电刷位移成一定关系的输出电压。

1.1 合成碳膜电位器
      电阻体是用经过研磨的碳黑,石墨,石英等材料涂敷于基体表面而成,该工艺简单,是目前应用最广泛的电位器。特点是分辩力高耐磨性好,寿命较长。缺点是电流噪声,非线性大, 耐潮性以及阻值稳定性差。
       1.2 有机实心电位器
有机实心电位器是一种新型电位器,它是用加热塑压的方法,将有机电阻粉压在绝缘体的凹槽内。有机实心电位器与碳膜电位器相比具有耐热性好、功率大、可靠性高、耐磨性好的优点。但温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。
       1.3 金属玻璃铀电位器
       用丝网印刷法按照一定图形,将金属玻璃铀电阻浆料涂覆在陶瓷基体上,经高温烧结而成。特点是:阻值范围宽,耐热性好,过载能力强,耐潮,耐磨等都很好,是很有前途的电位器品种,缺点是接触电阻和电流噪声大。
       1.4 绕线电位器
       绕线电位器是将康铜丝或镍铬合金丝作为电阻体,并把它绕在绝缘骨架上制成。绕线电位器特点是接触电阻小,精度高,温度系数小,其缺点是分辨力差,阻值偏低,高频特性差。主要用作分压器、变阻器、仪器中调零和工作点等。
       1.5 金属膜电位器
       金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。特点是分辩力高、耐高温、温度系数小、动噪声小、平滑性好。

1.6 导电塑料电位器
       用特殊工艺将DAP(邻苯二甲酸二稀丙脂)电阻浆料覆在绝缘机体上,加热聚合成电阻膜,或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。特点是:平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可靠性极高、耐化学腐蚀。用于宇宙装置、导弹、飞机雷达天线的伺服系统等。
       1.7 带开关的电位器
      有旋转式开关电位器、推拉式开关电位器、推推开关式电位器
       1.8 预调式电位器
      预调式电位器在电路中,一旦调试好,用蜡封住调节位置,在一般情况下不再调节。
       1.9 直滑式电位器
      采用直滑方式改变电阻值。
      1.10 双连电位器
      有异轴双连电位器和同轴双连电位器
      1.11 无触点电位器
      无触点电位器消除了机械接触,寿命长、可靠性高,分光电式电位器、磁敏式电位器等。

(2)实芯碳质电阻器
      用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。特点:价格低廉,但其阻值误差、噪声电压都大,稳定性差,目前较少用。
       (3)绕线电阻器
      用高阻合金线绕在绝缘骨架上制成,外面涂有耐热的釉绝缘层或绝缘漆。绕线电阻具有较低的温度系数,阻值精度高, 稳定性好,耐热耐腐蚀,主要做精密大功率电阻使用,缺点是高频性能差,时间常数大。
       (4)薄膜电阻器
     用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。主要如下:

4.1 碳膜电阻器
      将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低,是目前应用最广泛的电阻器。
      4.2 金属膜电阻器。

用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。金属膜电阻比碳膜电阻的精度高,稳定性好,噪声, 温度系数小。在仪器仪表及通讯设备中大量采用。
      4.3 金属氧化膜电阻器
      在绝缘棒上沉积一层金属氧化物。由于其本身即是氧化物,所以高温下稳定,耐热冲击,负载能力强。
      4.4 合成膜电阻

将导电合成物悬浮液涂敷在基体上而得,因此也叫漆膜电阻。由于其导电层呈现颗粒状结构,所以其噪声大,精度低,主要用他制造高压, 高阻, 小型电阻器。
       (5)金属玻璃铀电阻器
      将金属粉和玻璃铀粉混合,采用丝网印刷法印在基板上。耐潮湿, 高温, 温度系数小,主要应用于厚膜电路。
      (6)贴片电阻SMT
      片状电阻是金属玻璃铀电阻的一种形式,他的电阻体是高可靠的钌系列玻璃铀材料经过高温烧结而成,电极采用银钯合金浆料。体积小,精度高,稳定性好,由于其为片状元件,所以高频性能好。
      (7)敏感电阻
      敏感电阻是指器件特性对温度,电压,湿度,光照,气体, 磁场,压力等作用敏感的电阻器。敏感电阻的符号是在普通电阻的符号中加一斜线,并在旁标注敏感电阻的类型,如:t. v等。

7.1压敏电阻
      主要有碳化硅和氧化锌压敏电阻,氧化锌具有更多的优良特性。
       7.2湿敏电阻
      由感湿层,电极,绝缘体组成,湿敏电阻主要包括氯化锂湿敏电阻,碳湿敏电阻,氧化物湿敏电阻。氯化锂湿敏电阻随湿度上升而电阻减小,缺点为测试范围小,特性重复性不好,受温度影响大。碳湿敏电阻缺点为低温灵敏度低,阻值受温度影响大,由老化特性,较少使用。氧化物湿敏电阻性能较优越,可长期使用,温度影响小,阻值与湿度变化呈线性关系。有氧化锡,镍铁酸盐,等材料。
       7.3光敏电阻

光敏电阻是电导率随着光量力的变化而变化的电子元件,当某种物质受到光照时,载流子的浓度增加从而增加了电导率,这就是光电导效应。
       7.4气敏电阻
       利用某些半导体吸收某种气体后发生氧化还原反应制成,主要成分是金属氧化物,主要品种有:金属氧化物气敏电阻、复合氧化物气敏电阻、陶瓷气敏电阻等。
       7.5力敏电阻
      力敏电阻是一种阻值随压力变化而变化的电阻,国外称为压电电阻器。所谓压力电阻效应即半导体材料的电阻率随机械应力的变化而变化的效应。可制成各种力矩计,半导体话筒,压力传感器等。主要品种有硅力敏电阻器,硒碲合金力敏电阻器,相对而言,合金电阻器具有更高灵敏度。
      7.6热敏电阻
      热敏电阻是敏感元件的一类,其电阻值会随着热敏电阻本体温度的变化呈现出阶跃性的变化,具有半导体特性.
      热敏电阻按照温度系数的不同分为:  正温度系数热敏电阻(简称PTC热敏电阻)和负温度系数热敏电阻(简称NTC热敏电阻)。

正温度热敏电阻(PTC Thermistor)

PTC是Positive Temperature Coefficient 的缩写,意思是正的温度系数,泛指正温度系数很大的半导体材料或元器件.通常我们提到的PTC是指正温度系数热敏电阻,简称PTC热敏电阻.
       PTC热敏电阻是一种典型具有温度敏感性的半导体电阻,超过一定的温度(居里温度)时, 它的电阻值随着温度的升高呈阶跃性的增高.
       PTC热敏电阻根据其材质的不同分为:   陶瓷PTC热敏电阻和有机高分子PTC热敏电阻。

目前大量被使用的PTC热敏电阻种类:

恒温加热用PTC热敏电阻

过流保护用PTC热敏电阻

空气加热用PTC热敏电阻

延时启动用PTC热敏电阻

传感器用PTC热敏电阻

自动消磁用PTC热敏电阻

一般情况下,有机高分子PTC热敏电阻适合过流保护用途,陶瓷PTC热敏电阻可适用于以上所列各种用途。

负温度热敏电阻(NTC Thermistor)

NTC是Negative Temperature Coefficient 的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件.通常我们提到的NTC是指负温度系数热敏电阻,简称NTC热敏电阻.

NTC热敏电阻是一种典型具有温度敏感性的半导体电阻,它的电阻值随着温度的升高呈阶跃性的减小.
 NTC热敏电阻是以锰、钴、镍和铜等金属氧化物为主要材料,采用陶瓷工艺制造而成的.这些金属氧化物材料都具有半导体性质,因为在导电方式上完全类似锗、硅等半导体材料.温度低时,这些氧化物材料的载流子(电子和孔穴)数目少,所以其电阻值较高;随着温度的升高,载流子数目增加,所以电阻值降低.
       NTC热敏电阻根据其用途的不同分为:

功率型NTC热敏电阻

补偿型NTC热敏电阻

测温型NTC热敏电阻

 二、电 容
       电容是电子设备中大量使用的电子元件之一,广泛应用于隔直,耦合, 旁路,滤波,调谐回路, 能量转换,控制电路等方面。用C表示电容,电容单位有法拉(F)、微法拉(uF)、皮法拉(pF),1F=10^6uF=10^12pF

1、电容器的型号命名方法

国产电容器的型号一般由四部分组成(不适用于压敏、可变、真空电容器)。依次分别代表名称、材料、分类和序号。

第一部分:名称,用字母表示,电容器用C。
       第二部分:材料,用字母表示。
       第三部分:分类,一般用数字表示,个别用字母表示。

第四部分:序号,用数字表示。
       用字母表示产品的材料:A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介

2、电容器的分类

按照结构分三大类:固定电容器、可变电容器和微调电容器。
       按电解质分类有:有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。
       按用途分有:高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
       高频旁路:陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器。
       低频旁路:纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。
       滤 波:铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器。
       调 谐:陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。
       高频耦合:陶瓷电容器、云母电容器、聚苯乙烯电容器。

低频耦合:纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容器。
       小型电容:金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。

3、常用电容器

(1)铝电解电容器
用浸有糊状电解质的吸水纸夹在两条铝箔中间卷绕而成,薄的化氧化膜作介质的电容器.因为氧化膜有单向导电性质,所以电解电容器具有极性.容量大,能耐受大的脉动电流容量误差大,泄漏电流大;普通的不适于在高频和低温下应用,不宜使用在25kHz以上频率低频旁路、信号耦合、电源滤波
      (2)钽电解电容器

用烧结的钽块作正极,电解质使用固体二氧化锰温度特性、频率特性和可*性均优于普通电解电容器,特别是漏电流极小,贮存性良好,寿命长,容量误差小,而且体积小,单位体积下能得到最大的电容电压乘积对脉动电流的耐受能力差,若损坏易呈短路状态超小型高可*机件中
      (3)薄膜电容器
       结构与纸质电容器相似,但用聚脂、聚苯乙烯等低损耗塑材作介质频率特性好,介电损耗小不能做成大的容量,耐热能力差滤波器、积分、振荡、定时电路
      (4)瓷介电容器
       穿心式或支柱式结构瓷介电容器,它的一个电极就是安装螺丝。引线电感极小,频率特性好,介电损耗小,有温度补偿作用不能做成大的容量,受振动会引起容量变化特别适于高频旁路
      (5)独石电容器
      (多层陶瓷电容器)在若干片陶瓷薄膜坯上被覆以电极桨材料,叠合后一次绕结成一块不可分割的整体,外面再用树脂包封而成小体积、大容量、高可*和耐高温的新型电容器,高介电常数的低频独石电容器也具有稳定的性能,体积极小,Q值高容量误差较大噪声旁路、滤波器、积分、  振荡电路
      (6)纸质电容器
       一般是用两条铝箔作为电极,中间以厚度为0.008~0.012mm的电容器纸隔开重叠卷绕而成。制造工艺简单,价格便宜,能得到较大的电容量
       一般在低频电路内,通常不能在高于3~4MHz的频率上运用。油浸电容器的耐压比普通纸质电容器高,稳定性也好,适用于高压电路
      (7)微调电容器
       电容量可在某一小范围内调整,并可在调整后固定于某个电容值。
       瓷介微调电容器的Q值高,体积也小,通常可分为圆管式及圆片式两种。
      (8)云母和聚苯乙烯介质的通常都采用弹簧式东,结构简单,但稳定性较差。
线绕瓷介微调电容器是拆铜丝〈外电极〉来变动电容量的,故容量只能变小,不适合在需反复调试的场合使用
      (9)陶瓷电容器
       用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质,并用烧渗法将银镀在陶瓷上作为电极制成。它又分高频瓷介和低频瓷介两种。
       具有小的正电容温度系数的电容器,用于高稳定振荡回路中,作为回路电容器及垫整电容器。低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用,或对稳定性和损耗要求不高的场合〈包括高频在内〉。这种电容器不宜使用在脉冲电路中,因为它们易于被脉冲电压击穿。高频瓷介电容器适用于高频电路
      云母电容器就结构而言,可分为箔片式及被银式。被银式电极为直接在云母片上用真空蒸发法或烧渗法镀上银层而成,由于消除了空气间隙,温度系数大为下降,电容稳定性也比箔片式高。频率特性好,Q值高,温度系数小不能做成大的容量广泛应用在高频电器中,并可用作标准电容器
     (10)玻璃釉电容器由一种浓度适于喷涂的特殊混合物喷涂成薄膜而成,介质再以银层电极经烧结而成"独石"结构性能可与云母电容器媲美,能耐受各种气候环境,一般可在200℃或更高温度下工作,额定工作电压可达500V,损耗tgδ0.0005~0.008

4、电容器主要特性参数

(1)标称电容量和允许偏差
       标称电容量是标志在电容器上的电容量。
       电容器实际电容量与标称电容量的偏差称误差,在允许的偏差范围称精度。
       精度等级与允许误差对应关系:00(01)-±1%、0(02)-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、 Ⅳ-(+20%-10%)、Ⅴ-(+50%-20%)、Ⅵ-(+50%-30%)
       一般电容器常用Ⅰ、Ⅱ、Ⅲ级,电解电容器用Ⅳ、Ⅴ、Ⅵ级,根据用途选取。
      (2)额定电压

在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值,一般直接标注在电容器外壳上,如果工作电压超过电容器的耐压,电容器击穿,造成不可修复的永久损坏。
      (3)绝缘电阻
       直流电压加在电容上,并产生漏电电流,两者之比称为绝缘电阻.
       当电容较小时,主要取决于电容的表面状态,容量〉0.1uf时,主要取决于介质的性能,绝缘电阻越小越好。
       电容的时间常数:为恰当的评价大容量电容的绝缘情况而引入了时间常数,他等于电容的绝缘电阻与容量的乘积。
      (4)损耗
       电容在电场作用下,在单位时间内因发热所消耗的能量叫做损耗。各类电容都规定了其在某频率范围内的损耗允许值,电容的损耗主要由介质损耗,电导损耗和电容所有金属部分的电阻所引起的。
       在直流电场的作用下,电容器的损耗以漏导损耗的形式存在,一般较小,在交变电场的作用下,电容的损耗不仅与漏导有关,而且与周期性的极化建立过程有关。

(5)频率特性
       随着频率的上升,一般电容器的电容量呈现下降的规律。

5、电容器容量标示

(1)直标法
       用数字和单位符号直接标出。如01uF表示0.01微法,有些电容用“R”表示小数点,如R56表示0.56微法。
       (2)文字符号法
       用数字和文字符号有规律的组合来表示容量。如p10表示0.1pF,1p0表示1pF,6P8表示6.8pF, 2u2表示2.2uF.
       (3)色标法
       用色环或色点表示电容器的主要参数。电容器的色标法与电阻相同。
       电容器偏差标志符号:+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S、+80%-20%--Z。

三、电感
      电感线圈是由导线一圈*一圈地绕在绝缘管上,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯,简称电感。用L表示,单位有亨利(H)、毫亨利 (mH)、微亨利(uH),1H=10^3mH=10^6uH。

1、电感的分类

按 电感形式 分类:固定电感、可变电感。
       按 导磁体性质 分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
       按 工作性质 分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
       按 绕线结构 分类:单层线圈、多层线圈、蜂房式线圈。

2、电感线圈的主要特性参数

(1)电感量L
       电感量L表示线圈本身固有特性,与电流大小无关。除专门的电感线圈(色码电感)外,电感量一般不专门标注在线圈上,而以特定的名称标注。
       (2)感抗XL
       电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL
       (3)品质因素Q
       品质因素Q是表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即:Q=XL/R
       线圈的Q值愈高,回路的损耗愈小。线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。
       (4)分布电容
       线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。

3、常用线圈

(1)单层线圈
       单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。如晶体管收音机中波天线线圈。
       (2)蜂房式线圈
       如果所绕制的线圈,其平面不与旋转面平行,而是相交成一定的角度,这种线圈称为蜂房式线圈。而其旋转一周,导线来回弯折的次数,常称为折点数。蜂房式绕法的优点是体积小,分布电容小,而且电感量大。蜂房式线圈都是利用蜂房绕线机来绕制,折点越多,分布电容越小
       (3)铁氧体磁芯和铁粉芯线圈
       线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯,可增加电感量和提高线圈的品质因素。
       (4)铜芯线圈
       铜芯线圈在超短波范围应用较多,利用旋动铜芯在线圈中的位置来改变电感量,这种调整比较方便、耐用。
       (5)色码电感器
       色码电感器是具有固定电感量的电感器,其电感量标志方法同电阻一样以色环来标记。
       (6)阻流圈(扼流圈)
       限制交流电通过的线圈称阻流圈,分高频阻流圈和低频阻流圈。

(7)偏转线圈
      偏转线圈是电视机扫描电路输出级的负载,偏转线圈要求:偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。

Ⅱ、电阻、电容及电感的高频等效电路及特性曲线

1、高频电阻
       低频电子学中最普通的电路元件就是电阻,它的作用是通过将一些电能装化成热能来达到电压降低的目的。电阻的高频等效电路如图所示,其中两个电感L模拟电阻两端的引线的寄生电感,同时还必须根据实际引线的结构考虑电容效应;用电容C模拟电荷分离效应。


电阻等效电路表示法

根据电阻的等效电路图,可以方便的计算出整个电阻的阻抗:


下图描绘了电阻的阻抗绝对值与频率的关系,正像看到的那样,低频时电阻的阻抗是R,然而当频率升高并超过一定值 时,寄生电容的影响成为主要的,它引起电阻阻抗的下降。当频率继续升高时,由于引线电感的影响,总的阻抗上升,引线电感在很高的频率下代表一个开路线或无 限大阻抗。


一个典型的1KΩ电阻阻抗绝对值与频率的关系

2、高频电容

片状电容在射频电路中的应用十分广泛,它可以用于滤波器调频、匹配网络、晶体管的偏置等很多电路中,因此很有必要了解它们的高频特性。电容的高频等效电路如图所示,其中L为引线的寄生电感;描述引线导体损耗用一个串联的等效电阻R1;描述介质损耗用一个并联的电阻R2。


电容等效电路表示法

同样可以得到一个典型的电容器的阻抗绝对值与频率的关系。如下图所示,由于存在介质损耗和有限长的引线,电容显示出与电阻同样的谐振特性。


一个典型的1pF电容阻抗绝对值与频率的关系

3、高频电感
      电感的应用相对于电阻和电容来说较少,它主要用于晶体管的偏置网络或滤波器中。电感通常由导线在圆导体柱上绕制而成,因此电感除了考虑本身的感性特征,还需要考虑导线的电阻以及相邻线圈之间的分布电容。电感的等效电路模型如下图所示,寄生旁路电容C和串联电阻R分别由分布电容和电阻带来的综合效应。


高频电感的等效电路

与电阻和电容相同,电感的高频特性同样与理想电感的预期特性不同,如下图所示:首先,当频率接近谐振点时,高频电感的阻抗迅速提高;第二,当频率继续提高时,寄生电容C的影响成为主要的,线圈阻抗逐渐降低。

电感阻抗绝对值与频率的关系

总之,在高频电路中,导线连同基本的电阻、电容和电感这些基本的无源器件的性能明显与理想元件特征不同。读者可以发现低频时恒定的电阻值,到高频时显示出具 有谐振点的二阶系统相应;在高频时,电容中的电介质产生了损耗,造成电容起呈现的阻抗特征只有低频时才与频率成反比;在低频时电感的阻抗响应随频率的增加 而线形增加,达到谐振点前开始偏离理想特征,最终变为电容性。这些无源元件在高频的特性都可以通过前面提到的品质因数描述,对于电容和电感来说,为了调谐 的目的,通常希望的到尽可能高的品质因数。

Ⅲ、开关电源PCB-layout与电容电感设计

电容模型



电容并联高频特性


电感模型


电感特性



镜象面概念


高频交流电流环路


过孔 (VIA) 的例子

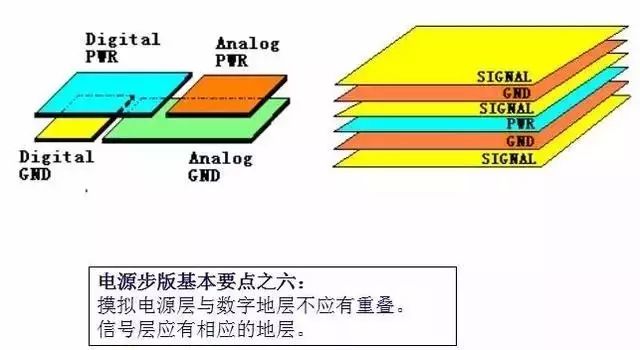

      PCB板层分割


降压式(BUCK)电源:功率部分电流和电压波形



      降压式电源排版差的例子


电路等效图

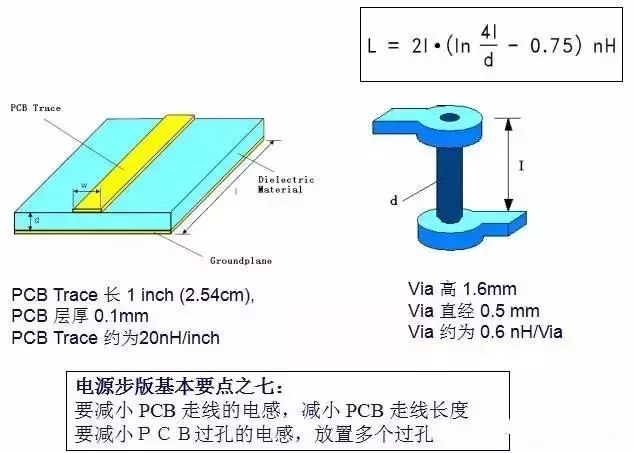

PCB Trace - Via 电感估算



焊盘(PAD)和旁路电容的放置


降压式电源排版的例子


降压式电源排版的例子
